ตัวแปลง A/D ADE9113/ADE9112/ADE9103

ADE9103, ADE9112 และ ADE9113 จากAnalog Devices เป็นตัวแปลงสัญญาณอนาล็อกเป็นดิจิตอล (ADC) Σ-Δ ที่สุ่มตัวอย่างพร้อมกันอย่างแม่นยำสำหรับการวัดพลังงานแบบ DC และแบบชันท์หลายเฟส ADE9113 ผสานสัญญาณที่ได้รับการรับรองความปลอดภัยและการแยกกระแสไฟฟ้าด้วยไฟฟ้าพร้อมด้วยช่องสัญญาณ Σ-Δ ADC 24 บิตแบบต่างกันอย่างสมบูรณ์สามช่องพร้อมกัน ADE9112 มีช่องสัญญาณ ADC Σ-Δ แบบต่างกันสองช่องสำหรับการใช้งานแบบแยกกันซึ่งจำเป็นต้องใช้ช่องแรงดันไฟฟ้าเพียงช่องเดียว ADE9103 เป็น Σ-Δ ADC 3 ช่องสัญญาณที่ไม่แยก สำหรับใช้งานในการใช้งานที่ไม่จำเป็นต้องแยก เช่น การวัดค่าความเป็นกลาง ADE9103, ADE9112 และ ADE9113 ทั้งหมดมีช่องสัญญาณกระแสไฟฟ้าที่มีอัตราขยายสูง ซึ่งเหมาะที่สุดสำหรับการใช้ร่วมกับตัวต้านทานแบบชันท์เป็นเซนเซอร์กระแสไฟฟ้า สามารถซิงโครไนซ์อุปกรณ์ ADE9103, ADE9112 และ ADE9113 หลายตัวเพื่อสุ่มตัวอย่างพร้อมกันและให้เอาต์พุตที่มีความสอดคล้องกัน

ADC ช่องสัญญาณปัจจุบันให้อัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) 86 dBFS ที่อัตราตัวอย่าง 4 kSPS บนแบนด์วิดท์สัญญาณ 1.65 kHz และค่าเกนดริฟต์ทั่วไปที่ 13 ppm/°C ซึ่งช่วยให้มีความแม่นยำถึงระดับ Class 0.2 ADC แรงดันไฟฟ้าให้ SNR ที่ 91 dBFS บนอัตราการสุ่มตัวอย่างและแบนด์วิดท์เดียวกัน ค่าเกนสูงบนช่องสัญญาณปัจจุบัน (IP และ IM) ช่วยให้สามารถใช้ชันท์ที่มีความต้านทานต่ำลงเพื่อลดการสูญเสียเนื่องจากความร้อน ดริฟท์ออฟเซ็ตต่ำที่ 2 nV/°C ให้ประสิทธิภาพที่จำเป็นสำหรับการวัด DC

ADE9103, ADE9112 และ ADE9113 มอบการประหยัดต้นทุนระบบและเพิ่มความแข็งแกร่ง ADC หลัก ADE9103, ADE9112 และ ADE9113 สามารถขับเคลื่อนสัญญาณนาฬิกาของ ADC ADE9103, ADE9112 และ ADE9113 เพิ่มเติมได้สูงสุดสามตัวด้วยคริสตัลตัวเดียว อินเทอร์เฟซพอร์ตซีเรียลทิศทางสองทาง (SPI) รองรับความสามารถแบบเดซี่เชน อนุญาตให้เข้าถึงรีจิสเตอร์ทั้งหมดในขณะที่ลดจำนวนพินไมโครคอนโทรลเลอร์ที่จำเป็น SOIC_W_FP 28 ลีดช่วยให้จัดวางได้กะทัดรัดยิ่งขึ้น การถ่ายโอนข้อมูลที่ถูกต้องจะได้รับการรับรองด้วยการตรวจสอบซ้ำซ้อนแบบสองทิศทาง (CRC) และพิน IRQ จะแจ้งเตือนระบบเกี่ยวกับข้อผิดพลาดร้ายแรง ADE9112 และ ADE9113 ผ่านการปล่อย CISPR 32 คลาส B บนแผงวงจรพิมพ์ (PCB) 2 ชั้นโดยการเพิ่มตัวเก็บประจุแรงดันไฟฟ้าสูงและบน PCB 4 ชั้นที่มีตัวเก็บประจุแบบเย็บภายใน

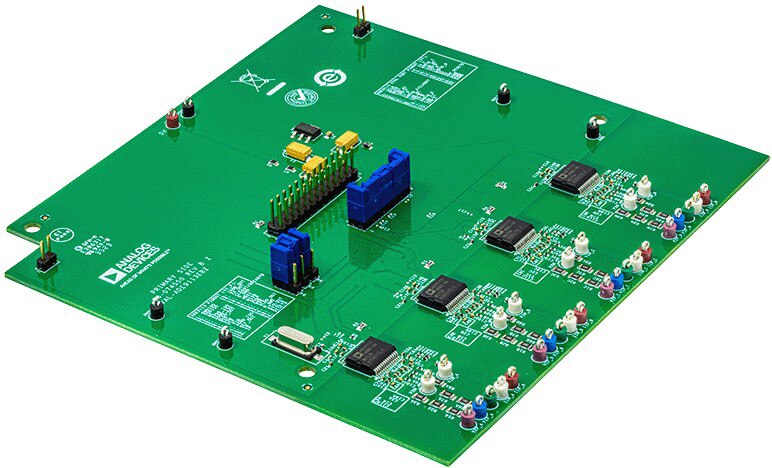

ชุดประเมิน EVAL-ADE9113KTZ ประกอบด้วยบอร์ด 2 บอร์ดที่ทำงานร่วมกัน (พร้อมกับ EVAL-SDP-CB1Z) เพื่อประเมินประสิทธิภาพของ Σ-Δ ADC ที่แยก ADE9113 ในบริบทที่ใกล้เคียงกับการใช้งานมิเตอร์ 3 เฟสจริง แม้ว่าชุดอุปกรณ์นี้จะสามารถใช้ทดสอบการทำงานที่คล้ายคลึงกันของ ADC ADE9103 และ ADE9112 ได้เช่นกัน แต่ EVAL-ADE9113KTZ จะติดตั้งเฉพาะอุปกรณ์ ADE9113 เท่านั้น

คุณสมบัติและคุณประโยชน์

• 2 (ADE9112) หรือ 3 (ADE9113) ช่องสัญญาณแยก สุ่มตัวอย่าง ADC Σ-Δ พร้อมกัน พร้อมตัวแปลง DC-to-DC แบบแยก isoPower ในตัว
• 3 ช่อง (ADE9103) ไม่แยก สุ่มตัวอย่าง Σ-Δ ADC พร้อมกัน
• การซิงโครไนซ์อุปกรณ์ ADE9103/ADE9112/ADE9113 หลายเครื่อง
• SPI 4 สายพร้อม CRC แบบทิศทางสองทางและฟังก์ชันแบบเดซี่เชน
• รีจิสเตอร์ ID ชิ้นส่วนที่อ่านได้แบบ SPI เฉพาะ
• อุปกรณ์ ADE9103/ADE9112/ADE9113 สูงสุด 4 เครื่องที่บันทึกสัญญาณนาฬิกาจากคริสตัลเดี่ยวหรือสัญญาณนาฬิกาภายนอก
• พินฮาร์ดแวร์ IRQ และรีจิสเตอร์สำหรับการตรวจจับข้อผิดพลาดและความทนทาน
• อัตราสุ่มตัวอย่างสูงสุดถึง 32 kSPS
• SNR สูงถึง 95 dB
• ช่วงแรงดันไฟฟ้าอินพุตอนาล็อกสูงสุด ±31.25 mV สำหรับช่องกระแสไฟฟ้า
• ช่วงแรงดันไฟฟ้าอินพุตอนาล็อกปลายเดียวสูงสุด ±500 mV สำหรับช่องแรงดันไฟฟ้า
• ค่าสัมประสิทธิ์อุณหภูมิอ้างอิงแรงดันไฟภายใน: โดยทั่วไป <13 ppm/°C
• ค่าดริฟท์ออฟเซ็ต ADC: <2 nV/°C ทั่วไป
• เหมาะสำหรับระบบการวัดทั้ง AC และ DC
• แหล่งจ่ายไฟ 3.3 V เดี่ยวสำหรับการวัดแบบแยกและไม่แยก
• แพ็คเกจ SOIC แบบพิทช์ละเอียดขนาด 28 ลีดขนาดกะทัดรัด ตัวกว้าง พร้อมระยะห่าง 8.3 มม.
• ช่วงอุณหภูมิ: - 40°C ถึง +105°C
• ผ่านมาตรฐานการปล่อย RF CISPR 32 คลาส B
• การรับรองด้านความปลอดภัยและกฎระเบียบ ADE9112 และ ADE9113
• คาดว่าจะมีใบรับรองความสอดคล้องตามมาตรฐาน IEC 60747-17
• 5,000 V RMS เป็นเวลา 1 นาทีตามมาตรฐาน UL 1577 ที่คาดไว้
• คาดว่าจะเป็นไปตาม IEC 61010-1 และ IEC 62368-1
