คู่มือครอบคลุมเกี่ยวกับประเภทสายเทอร์โมสตัท การใช้งาน และเทคนิคการเดินสาย

การเดินสายเทอร์โมสตัทมีบทบาทสำคัญในการควบคุมและทำงานอัตโนมัติของระบบ HVAC (ระบบทำความร้อน ระบายอากาศ และปรับอากาศ) ทั้งในที่พักอาศัยและเชิงพาณิชย์ บทความนี้จะเจาะลึกประเภททั่วไปของสายเทอร์โมสตัท โดยเฉพาะสายเทอร์โมสตัทแบบ 2 แกน, 3 แกน, 4 แกน, 5 แกน, 6 แกน, 8 แกน และ 10 แกน ความแตกต่างในประเภทแกนกลางจะถูกตรวจสอบพร้อมทั้งความเข้ากันได้กับเทอร์โมสตัทต่างๆ และเทคนิคการเดินสายที่แนะนำสำหรับการควบคุมอุณหภูมิที่มีประสิทธิภาพ นอกจากนี้ จะมีการนำเสนอคำอธิบายเกี่ยวกับบทบาทของสาย O/B และการเตรียมการที่จำเป็นก่อนการเดินสาย บทความนี้มุ่งหวังที่จะทำหน้าที่เป็นคู่มือทางเทคนิคสำหรับผู้เชี่ยวชาญด้าน HVAC ช่างไฟฟ้า และผู้ที่ชื่นชอบงาน DIY โดยให้ความเข้าใจโดยละเอียดเกี่ยวกับสายเทอร์โมสตัท

สายเทอร์โมสตัทคืออะไร?

สายเทอร์โมสตัท เป็นสายไฟแรงดันต่ำ โดยทั่วไปจะมีขนาดตั้งแต่ 18 AWG ถึง 24 AWG ออกแบบมาเพื่อรองรับการเชื่อมต่อสัญญาณสำหรับระบบ HVAC สายเทอร์โมสตัทไม่ส่งแรงดันไฟฟ้าสูงเหมือนสายไฟ แต่จะส่งสัญญาณควบคุมระหว่างเทอร์โมสตัทและระบบ HVAC แทน สายไฟเหล่านี้มีฉนวนหุ้มและมักจะมัดรวมกันในรูปแบบแกนต่างๆ เพื่อทำหน้าที่ต่างๆ เช่น การจ่ายไฟให้กับเทอร์โมสตัท การควบคุมหน่วยทำความร้อนและทำความเย็น และการทำงานของพัดลม

ประเภทของสายเทอร์โมสตัท: ความแตกต่างหลักและการใช้งาน

จำนวนแกนในสายเทอร์โมสตัท Syston ส่งผลโดยตรงต่อการทำงานและความเข้ากันได้กับเทอร์โมสตัทต่างๆ ต่อไปนี้เป็นรายละเอียดของประเภทสายเทอร์โมสตัททั่วไปและการใช้งาน:

สายเทอร์โมสตัท 2 แกน (รูปที่ 1)

• ฟังก์ชันการทำงาน: ใช้เป็นหลักสำหรับระบบทำความร้อนพื้นฐานเท่านั้น
• การใช้งาน: เหมาะสำหรับระบบเรียบง่ายที่ไม่จำเป็นต้องควบคุมการระบายความร้อนหรือพัดลม สายไฟสองแกนโดยทั่วไปประกอบด้วยสายไฟ "R" (ไฟฟ้า) และสายไฟ "W" (ความร้อน)
• ข้อจำกัด: ขาดความคล่องตัวในการควบคุมระบบทำความเย็นหรือการติดตั้ง HVAC ที่ซับซ้อนมากขึ้น เหมาะสำหรับระบบความร้อนแบบขั้นตอนเดียวเท่านั้น

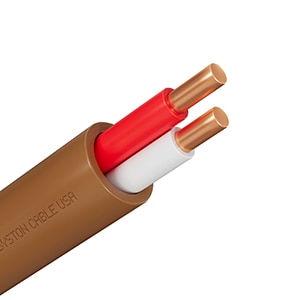

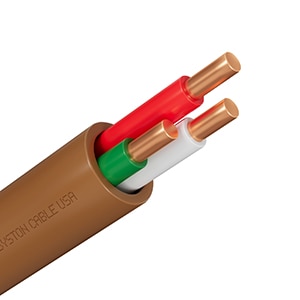

รูปที่ 1: สายเคเบิลเทอร์โมสตัท 2 แกนแบบทั่วไป (แหล่งที่มาของภาพ: Syston)

สายเทอร์โมสตัท 3 แกน (รูปที่ 2)

• ฟังก์ชั่น: เพิ่มสายทั่วไป (C) เพื่อจ่ายไฟต่อเนื่อง
• การใช้งาน: โดยทั่วไปใช้ในระบบที่ต้องการพลังงานสำหรับเทอร์โมสตัทดิจิทัล แต่ควบคุมเฉพาะความร้อนเท่านั้น เหมาะสำหรับเทอร์โมสตัทอัจฉริยะที่มีความต้องการพลังงานพื้นฐาน
• การเดินสายไฟ: ประกอบด้วย “R” (ไฟฟ้า), “W” (ทำความร้อน), และ “C” (ทั่วไป)
• ข้อจำกัด: ไม่มีการควบคุมการระบายความร้อนหรือพัดลม จำกัดเฉพาะการใช้งานทำความร้อนพื้นฐานเท่านั้น

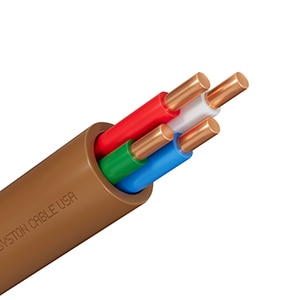

รูปที่ 2: สายเคเบิลเทอร์โมสตัท 3 แกนแบบทั่วไป (แหล่งที่มาของภาพ: Syston)

สายเทอร์โมสตัท 4 แกน (รูปที่ 3)

• ฟังก์ชั่น: เหมาะสำหรับระบบทำความร้อนและทำความเย็น
• การใช้งาน: สายไฟ 4 แกนประกอบด้วย "R" (ไฟฟ้า), "W" (ความร้อน), "Y" (การทำความเย็น) และ "G" (พัดลม) การกำหนดค่านี้มักใช้สำหรับระบบ HVAC พื้นฐานที่ต้องการทั้งความร้อนและการทำความเย็น
• ข้อจำกัด: จำกัดเฉพาะระบบสองขั้นตอนง่ายๆ ไม่รองรับคุณสมบัติขั้นสูง เช่น การควบคุมความเร็วพัดลมเพิ่มเติมหรือการแบ่งโซน

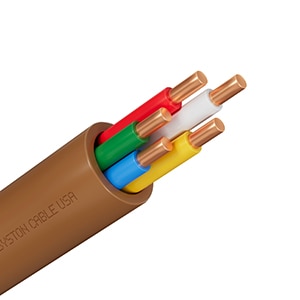

รูปที่ 3: สายเคเบิลเทอร์โมสตัท 4 แกนแบบทั่วไป (แหล่งที่มาของภาพ: Syston)

สายเทอร์โมสตัท 5 แกน (รูปที่ 4)

• ฟังก์ชัน: เพิ่มสาย (C) ทั่วไปเพื่อจ่ายไฟต่อเนื่องควบคู่กับการควบคุมความร้อน ความเย็น และพัดลม
• การใช้งาน: ใช้ร่วมกับเทอร์โมสตัทขั้นสูงที่ต้องใช้พลังงานอย่างต่อเนื่องสำหรับ Wi-Fi และคุณลักษณะอัจฉริยะอื่น ๆ เหมาะสำหรับระบบ HVAC พื้นฐานที่รองรับทั้งการทำความร้อนและการทำความเย็น
• สายไฟ: “R” (ไฟฟ้า), “W” (ระบบทำความร้อน), “Y” (ระบบทำความเย็น), “G” (พัดลม), และ “C” (ทั่วไป)
• ข้อจำกัด: โดยทั่วไปใช้สำหรับระบบแบบขั้นตอนเดียว ไม่รองรับการตั้งค่าแบบหลายขั้นตอนหรือหลายโซน

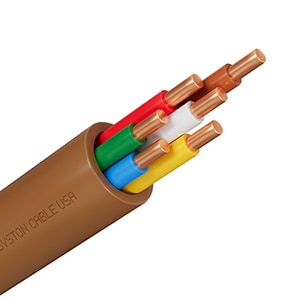

รูปที่ 4: สายเคเบิลเทอร์โมสตัท 5 แกนแบบทั่วไป (แหล่งที่มาของภาพ: Syston)

สายเทอร์โมสตัท 6 แกน (รูปที่ 5)

• ฟังก์ชันการทำงาน: ใช้สำหรับระบบขั้นสูงที่มีข้อกำหนดการควบคุมเพิ่มเติม
• การใช้งาน: นอกเหนือจากการเชื่อมต่อมาตรฐาน (R, W, Y, G) สายไฟ 6 แกนอาจรวมถึง "C" (สายไฟทั่วไปสำหรับจ่ายไฟต่อเนื่อง) และสายไฟเสริม เช่น "O/B" สำหรับควบคุมปั๊มความร้อน
• ข้อจำกัด: รองรับการตั้งค่าที่ซับซ้อนมากขึ้น แต่ยังอาจขาดความยืดหยุ่นสำหรับระบบหลายโซนหรือหลายขั้นตอน

รูปที่ 5: สายเคเบิลเทอร์โมสตัท 6 แกนแบบทั่วไป (แหล่งที่มาของภาพ: Syston)

สายเทอร์โมสตัท 8 แกน (รูปที่ 6)

• ฟังก์ชันการทำงาน: เหมาะสำหรับระบบ HVAC หลายขั้นตอนที่ซับซ้อน
• การใช้งาน: มีการเชื่อมต่อสำหรับระบบทำความร้อน 2 ขั้นตอน (W1 และ W2) และทำความเย็น (Y1 และ Y2) รวมถึงพัดลม ไฟฟ้า และสายไฟทั่วไป สายไฟนี้เหมาะสำหรับระบบหลายขั้นตอนซึ่งจำเป็นต้องมีการควบคุมอุณหภูมิที่แม่นยำ
• ข้อจำกัด: ไม่ค่อยได้ใช้ในที่พักอาศัยเนื่องจากมีความซับซ้อนมากขึ้น

รูปที่ 6: สายเทอร์โมสตัท 8 คอร์แบบทั่วไป (ที่มาของภาพ: Syston)

สายเทอร์โมสตัท 10 แกน (รูปที่ 7)

• ฟังก์ชันการทำงาน: ออกแบบมาสำหรับระบบ HVAC ขั้นสูงที่สุด
• การใช้งาน: สายไฟนี้มีแกน 10 แกน รองรับคุณสมบัติเพิ่มเติม เช่น ขั้นตอนการทำความร้อนและทำความเย็นหลายขั้นตอน ความร้อนเสริม ความร้อนฉุกเฉิน และความเร็วพัดลมหลายระดับ ใช้ในระบบขั้นสูง โดยเฉพาะในระบบ HVAC เชิงพาณิชย์ขนาดใหญ่
• ข้อจำกัด: ไม่ค่อยได้ใช้ในระบบ HVAC ภายในบ้านแบบมาตรฐาน เนื่องจากต้องใช้เทอร์โมสตัทขั้นสูงที่เข้ากันได้และการตั้งค่า HVAC ที่ซับซ้อน

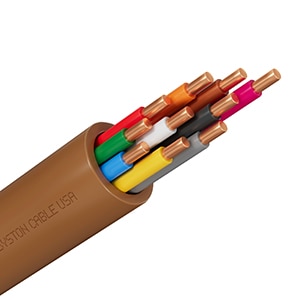

รูปที่ 7: สายเคเบิลเทอร์โมสตัท 10 คอร์แบบทั่วไป (แหล่งที่มาของภาพ: Syston)

สาย O/B คืออะไร?

สาย O/B ซึ่งมักเรียกกันว่าสายวาล์วถอยหลัง ถือเป็นสิ่งสำคัญสำหรับระบบปั๊มความร้อน (รูปที่ 8) สาย O/B ควบคุมวาล์วเปลี่ยนทิศทางในปั๊มความร้อน ซึ่งจะกำหนดว่าระบบอยู่ในโหมดทำความร้อนหรือทำความเย็น ในโหมดทำความเย็น สาย O/B จะถูกจ่ายพลังงานเพื่อเลื่อนวาล์วเพื่อให้สามารถทำความเย็นได้ ส่วนในโหมดทำความร้อน สายจะถูกตัดพลังงาน โดยทั่วไปแล้วสายนี้จะเชื่อมต่อกับขั้ว O/B ของเทอร์โมสตัท และการตั้งค่าอาจแตกต่างกันไป ขึ้นอยู่กับข้อกำหนดของผู้ผลิต

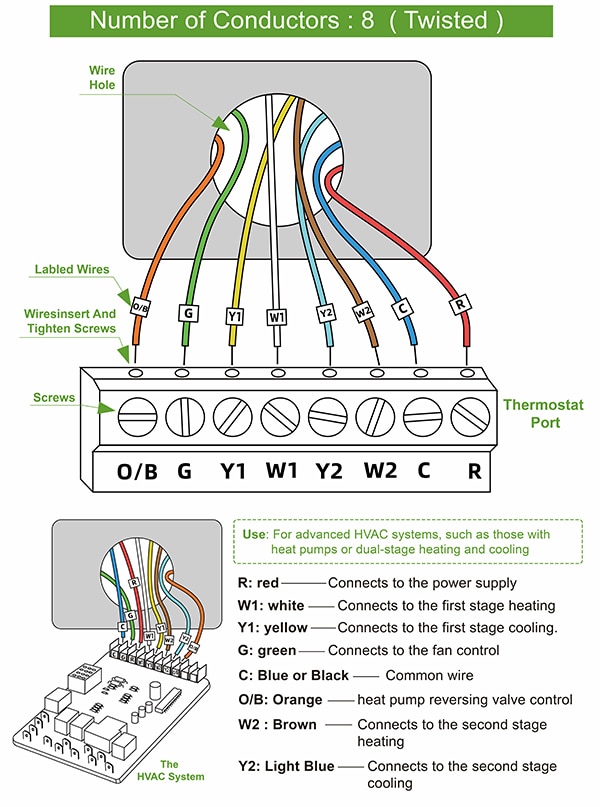

รูปที่ 8: แผนผังการเดินสายสำหรับเทอร์โมสตัทปั๊มความร้อน (ที่มาของภาพ: Syston)

การใช้งานของการเดินสายเทอร์โมสตัท

การเดินสายเทอร์โมสตัทมีความจำเป็นสำหรับส่วนประกอบ HVAC ต่อไปนี้:

• ระบบทำความร้อน: ควบคุมหน่วยทำความร้อน เช่น เตาเผาและปั๊มความร้อน
• ระบบทำความเย็น: จัดการอุปกรณ์ทำความเย็น รวมถึงเครื่องปรับอากาศส่วนกลาง
• พัดลม: ควบคุมความเร็วและโหมดของพัดลมเพื่อให้หมุนเวียนอากาศได้อย่างมีประสิทธิภาพ
• ระบบ HVAC: รวมระบบทำความร้อน ทำความเย็น และระบบระบายอากาศเข้าเป็นหน่วยควบคุมเดียวเพื่อการจัดการสภาพอากาศที่ราบรื่น

สายเทอร์โมสตัทมีความสำคัญต่อการจัดการส่วนประกอบเหล่านี้ ช่วยให้ผู้ใช้สามารถรักษาสภาพแวดล้อมภายในอาคารที่เหมาะสมและปรับปรุงประสิทธิภาพการใช้พลังงาน

วิธีควบคุมระบบทำความเย็น ระบบทำความร้อน พัดลม และระบบ HVAC ด้วยสายไฟเทอร์โมสตัท

การทำความเย็น: เพื่อควบคุมระบบทำความเย็น ให้เชื่อมต่อสาย "Y" จากเทอร์โมสตัทไปยังหน่วยทำความเย็น HVAC เทอร์โมสตัทจะเปิดใช้งานระบบทำความเย็นเมื่ออุณหภูมิภายในอาคารสูงเกินค่าที่ตั้งไว้

เครื่องทำความร้อน: สาย “W” เชื่อมต่อกับเครื่องทำความร้อน เมื่ออุณหภูมิลดลงต่ำกว่าระดับที่ต้องการ เทอร์โมสตัทจะส่งสัญญาณให้ระบบทำความร้อนเปิด

การควบคุมพัดลม: สาย “G” ช่วยให้พัดลมทำงานได้ เทอร์โมสตัทสามารถควบคุมความเร็วพัดลม (หากรองรับ) เพื่อรักษาการไหลเวียนของอากาศที่สม่ำเสมอและให้แน่ใจว่าอากาศร้อนหรือเย็นจะกระจายอย่างสม่ำเสมอ

ระบบปั๊มความร้อน: สำหรับการกำหนดค่าปั๊มความร้อน สาย O/B จะควบคุมวาล์วเปลี่ยนทิศทาง ช่วยให้ระบบสามารถสลับระหว่างการทำความร้อนและการทำความเย็นได้ โดยทั่วไปการติดตั้งนี้มักพบเห็นในพื้นที่ที่มีภูมิอากาศปานกลาง ซึ่งปั๊มความร้อนมีประสิทธิภาพในการสร้างความสบายตลอดทั้งปี

เตรียมเดินสายเทอร์โมสตัท

ก่อนที่จะเริ่มเดินสายเทอร์โมสตัท ให้ปฏิบัติตามขั้นตอนเตรียมการต่อไปนี้:

ปิดไฟ: ตรวจสอบให้แน่ใจว่าได้ปิดไฟที่กล่องเบรกเกอร์เพื่อหลีกเลี่ยงอันตรายจากไฟฟ้า สายไฟเทอร์โมสตัททำงานที่แรงดันไฟต่ำ แต่การลัดวงจรโดยไม่ได้ตั้งใจก็ยังสามารถทำให้อุปกรณ์เสียหายได้

ตรวจสอบความเข้ากันได้: ตรวจสอบว่าเทอร์โมสตัทและระบบ HVAC เข้ากันได้กับสายเทอร์โมสตัทที่คุณกำลังใช้ เทอร์โมสตัทไม่รองรับการเดินสายแบบหลายขั้นตอนทั้งหมด และบางตัวอาจไม่มีการเชื่อมต่อสำหรับแกนเพิ่มเติม

รวบรวมเครื่องมือ: เตรียมเครื่องมือ เช่น คีมปอกสายไฟ ไขควง และเทปไฟฟ้า มัลติมิเตอร์ยังมีประโยชน์ในการทดสอบการเชื่อมต่อและการตรวจสอบสายไฟที่ถูกต้อง

ระบุขั้วต่อ: ติดฉลากสายไฟแต่ละเส้นตามฟังก์ชัน (เช่น R, W, Y, G) ก่อนที่จะถอดสาย ขั้นตอนนี้มีประโยชน์อย่างยิ่งเมื่อต้องอัพเกรดหรือเปลี่ยนเทอร์โมสตัทที่มีอยู่

ศึกษาแผนผังสายไฟ: อ้างอิงคู่มือของเทอร์โมสตัทและแผนผังสายไฟ HVAC เสมอเพื่อให้แน่ใจว่าเชื่อมต่อได้ถูกต้อง การเดินสายที่ไม่ถูกต้องอาจทำให้ระบบทำงานผิดปกติหรือเสียหายได้

บทสรุป

การเดินสายเทอร์โมสตัท Syston ถือเป็นส่วนพื้นฐานในการตั้งค่าและการทำงานของระบบ HVAC การทำความเข้าใจถึงความแตกต่างของประเภทแกน - ตั้งแต่ 2 แกนสำหรับการทำความร้อนแบบธรรมดาไปจนถึง 10 แกนสำหรับการติดตั้งหลายขั้นตอนขั้นสูง - ช่วยให้ช่างเทคนิคและเจ้าของบ้านสามารถเลือกประเภทสายที่ถูกต้องสำหรับความต้องการเฉพาะของตนได้ สาย O/B มีบทบาทสำคัญในระบบปั๊มความร้อน ช่วยให้ผู้ใช้สามารถสลับระหว่างโหมดทำความร้อนและทำความเย็นได้อย่างมีประสิทธิภาพ

โดยปฏิบัติตามเทคนิคการเดินสายที่ถูกต้องและเข้าใจข้อกำหนดเฉพาะของเทอร์โมสตัทและส่วนประกอบ HVAC แต่ละตัว ผู้ใช้จะสามารถควบคุมสภาพอากาศได้อย่างมีประสิทธิภาพในสภาพแวดล้อมต่างๆ ได้ การรับประกันความเข้ากันได้ การเตรียมการที่เหมาะสม และการเดินสายที่ถูกต้อง จะช่วยให้ระบบ HVAC มีประสิทธิภาพสูงสุดและมีอายุการใช้งานยาวนานขึ้น
